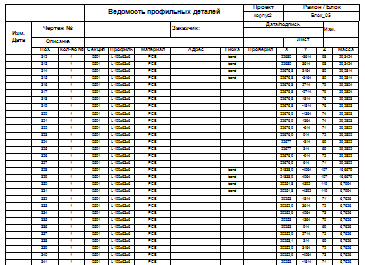

Ведомость профильных деталей
Отчет "Ведомость профильных деталей" выпускается в виде единого документа и содержит перечень использованных профилей. Отчет может быть сохранен в форматах MS Word, .pdf, .xtml и др.
Что такое k3-ship Pro?
Это программный комплекс для проектирования корпусной конструкции и других элементов судна. К3-Ship - это САПР для судостроения. Система K3-Ship Pro используется для оснащения рабочих мест проектировщиков и конструкторов, занимающихся проектированием внутренних конструкций и компоновкой судна.
Теоретические поверхности передаются в K3-Ship Pro в формате DXF. Поверхность может быть сформирована в любой сторонней системе.
Задачи, решаемые комплексом K3-SHIP PRo
Использование комплекса позволяет автоматизировать труд инженеров-конструкторов и технологов, обеспечивая высокое качество проектирования конструкций судового корпуса, отвечающее современным мировым требованиям, за счет предоставления пользователю следующих возможностей:
- Автоматическое задание 3-х основных судостроительных проекций (мидель, бок, план) с расстановкой конструктивных шпаций по всей длине корпуса или по его районам.
- Проектирование и редактирование формы и размеров элементов и сборочных единиц судового корпуса, как в составе единой модели корпуса, так и в составе технологических единиц типа секция или блок-секция.
- Проверка собираемости и геометрической непротиворечивости судовых конструкций, определение зазоров между деталями, определение размеров пространств в отсеках и возможности доступа к узлам и элементам конструкций.
- Вычисление массово-инерционных характеристик, как всей конструкции в целом, так и любой отдельно взятой его части, с учетом различной плотности материалов.
- Размещение оборудования, механизмов, трубопроводов и т.п. внутри спроектированного судна.
- Автоматическое получение спецификаций, ведомостей заказа материалов, эскизов на изготовление стандартных профилей и прочей требуемой рабочей документации.
- Выпуск рабочей конструкторской документации (сборочных чертежей секций). Кроме того, наличие трехмерной модели конструкции проектируемого судна позволяет выдавать изображение сложных узлов в необходимых ракурсах.
Архитектура
К3-Ship Pro работает по технологии клиент-сервер.
Серверная часть использует СУБД PostgreSQL и обеспечивает централизованное хранение базы материалов, проектов и их настроек, а также обеспечивает синхронизацию вносимых изменений.
Клиентская часть обеспечивает непосредственно сам процесс моделирования внутреннего набора судна в 3D пространстве. Позволяет выводить результаты моделирования в графической и табличной форме.
Состав комплекса
Комплекс состоит из 3-х частей:
1. Серверная часть СУБД PostgreSQL

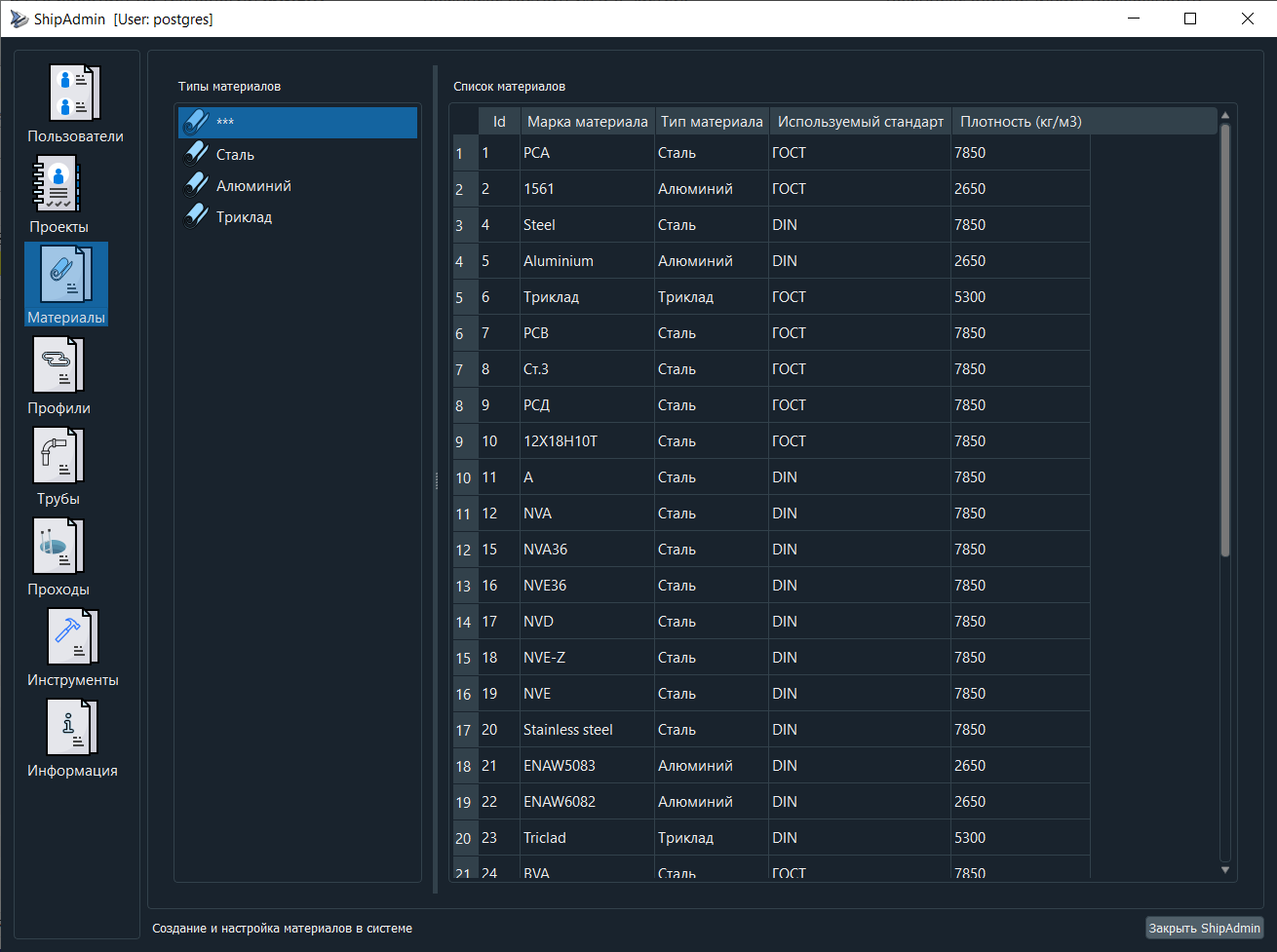

2. ShipAdmin - программа администрирования базы данных и управления проектами
3. K3-Ship - рабочее место конструктора

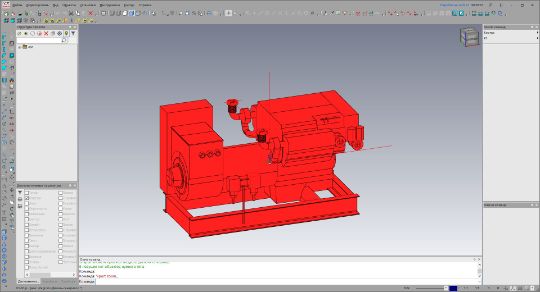

- Модуль подготовки оборудования
- Модуль "Корпус"
- Модуль генерации отчетов
Особенности
Комплекс обеспечивает возможность одновременной работы нескольких конструкторов над единой моделью судна.
Также реализована модель территориально распределенной работы.
Генератор отчетов (выдача РКД)
Генератор РКД комплекса К3-Ship предоставляет широкие возможности по созданию различных отчетов. Информация обо всех деталях судна хранится в центральной базе данных и используется для создания отчетов. Генератор отчетов предоставляет мощную системы фильтров для выборки необходимой информации.
Ведомость листовых деталей
Отчет "Ведомость листовых деталей" содержит информацию обо всех использованных листовых деталях.Отчет может быть сохранен в форматах MS Word, .pdf, .xtml и др.
Эскизы профильных деталей
Отчет "Эскизы профильных деталей" содержит информацию необходимую для изготовления профилей, включая шаблон гибки и подрезки концов.

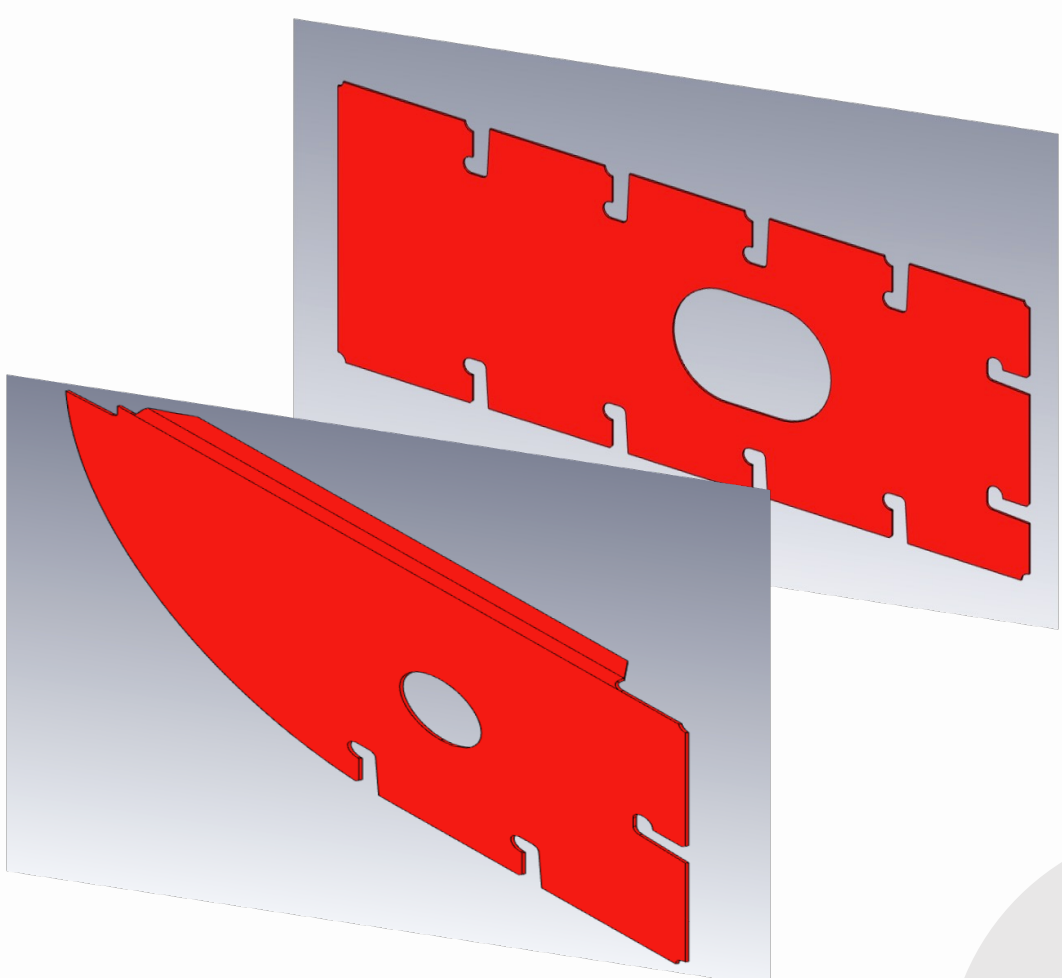

Эскизы листовых деталей
Отчет "Эскизы листовых деталей" содержит информацию об использованных листовых деталей. Внешний вид, номер позиции, материал, массу и.т.д
Подсчет площадей
Отчет "Подсчет площадей" содержит информацию о площадях деталей под покраску. Выборка может быть сделана по секциям, типам деталей, материалу и.т.д
Чертежи листовых деталей
Отчет "Чертежи листовых деталей" позволяет выгрузить на локальный диск контура листовых деталейв формате .dxf.
Предусмотрена настройка имен слоев для внешнего контура, линий разметки и др.
Имеется информация для программ раскроя деталей
Раскрой профильных деталей
Отчет "Раскрой профильных деталей" формирует карту оптимального раскроя профилей с целью минимизации отхода материала.
Эскизы деталей секции
Отчет "Эскиза деталей секции" позволяет создать эскизы отдельных деталей выбранных по геометрической сцене.
Масс-инерционные характеристики
Отчет "Масс-инерционные характеристики" содержит информацию о центре масс секции и ее массе.
Позиции деталей блока на чертеже
Автоматическая простановка позиций деталей блока на чертеже с возможностью ручного редактирования
Позиции деталей блока на чертеже
Автоматическая простановка позиций деталей блока на чертеже с возможностью ручного редактирования
