3-х мерная модель блока в формате DXF
Документ представляет файл трехмерной модели блока. Можно мерить любые расстояния и получать координаты любой точки в системе координат судна.

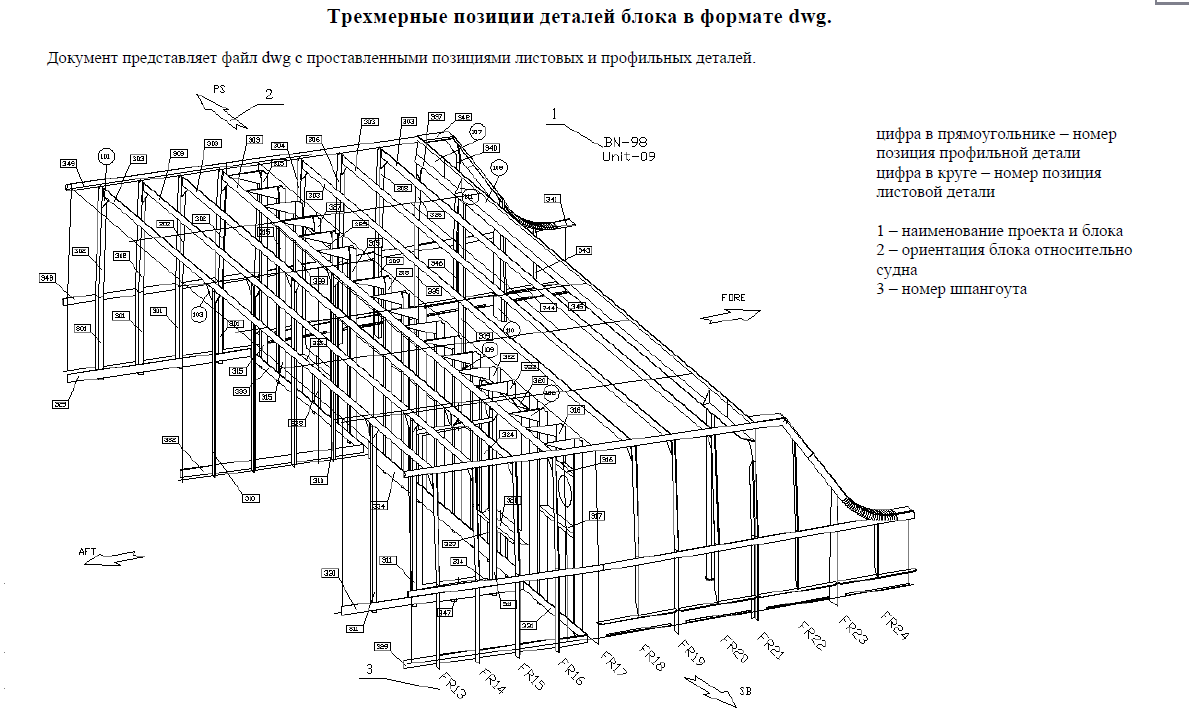

Трехмерные позиции деталей блока
В формате dwg

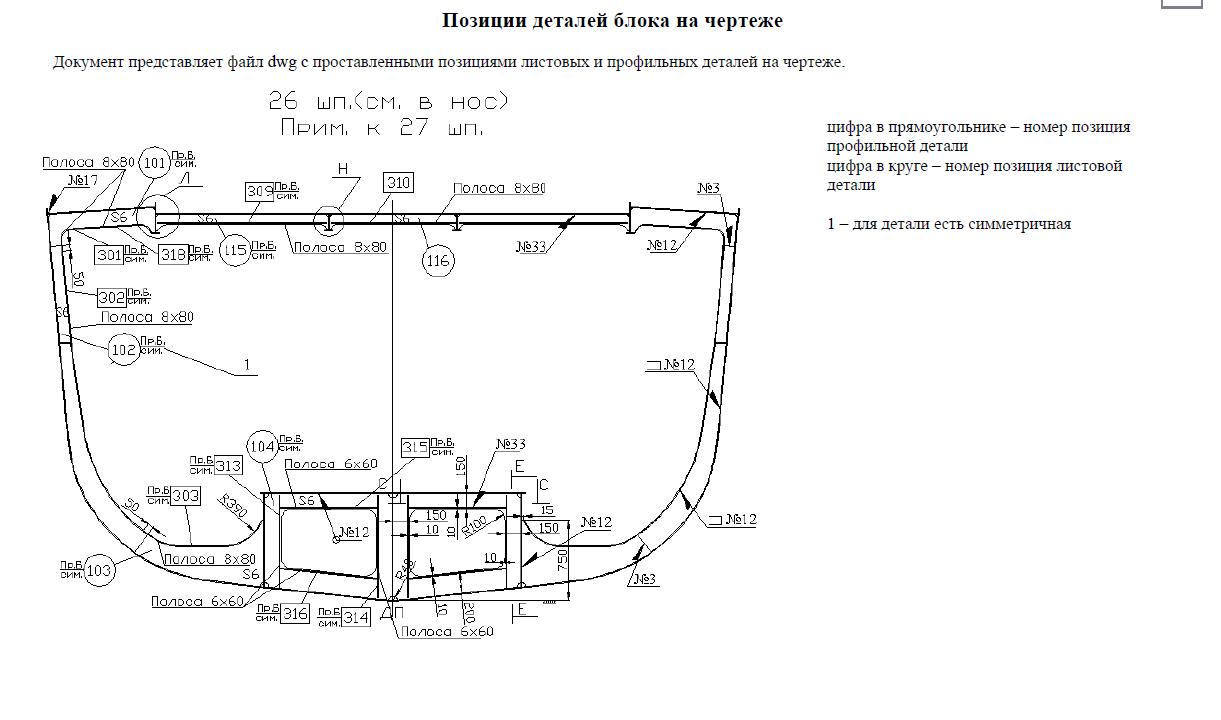

Позиции деталей блока на чертеже
Документ представляет файл dwg c проставленными позициями листовых и профильных деталей на чертеже

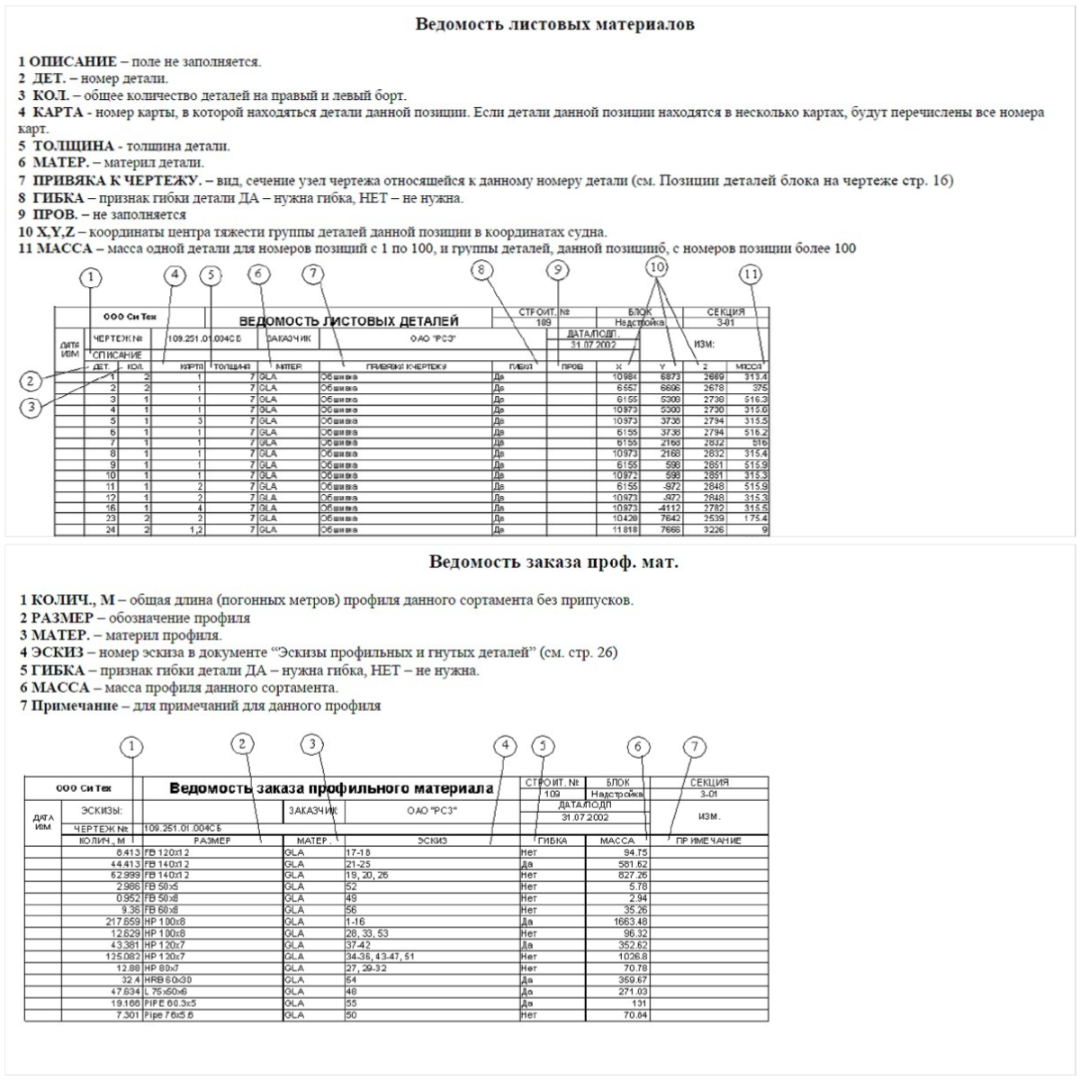

Ведомости материалов

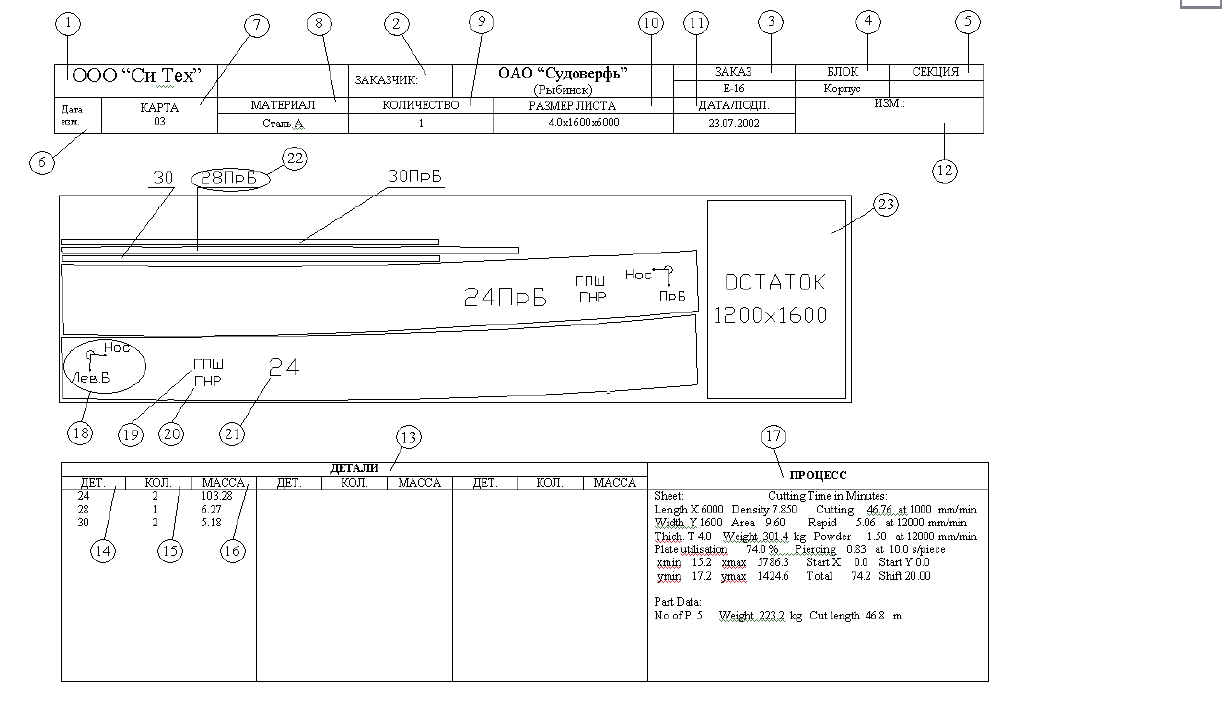

Карты раскроя

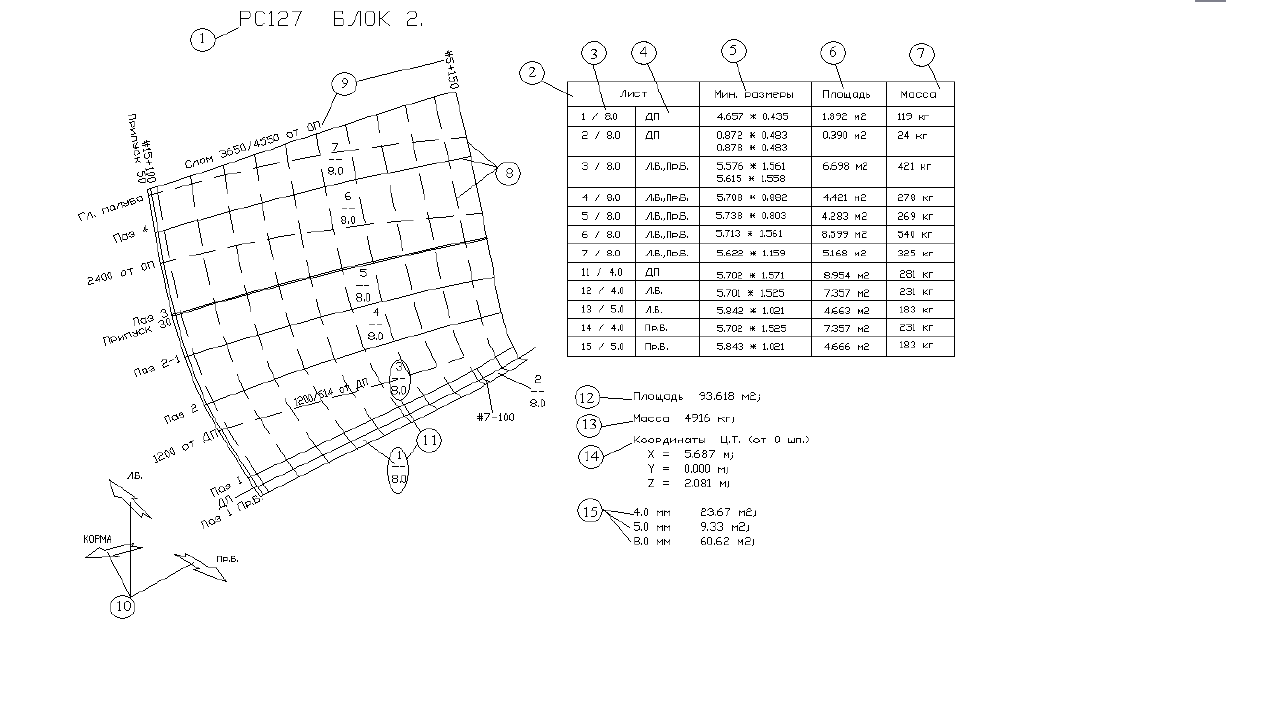

Схема блока
Документ содержит информацию по деталям блока: 1 – название проекта и блока 2 Лист – колонка с информацией по листовым деталям блока 3 – номер и толщина детали 4 –размещение детали 5 размеры – минимальный прямоугольник, которую занимает деталь 6 Площадь – площадь детали с одной стороны 7 Масса – масса детали 8 – линии пазов, стыков, набора (изображены пунктирной линией) 9 – подписи линий пазов, стыков, набора10 – ориентация блока судна: нос, борт, верх 11 – номера деталей с толщиной на схеме 12 – общая площадь всех деталей с одной стороны в метрах 13 – общая масса всех деталей в килограммах 14 – координаты центра тяжести блока на один борт 15 – общая площадь всех деталей с одной стороны в метрах по толщинам

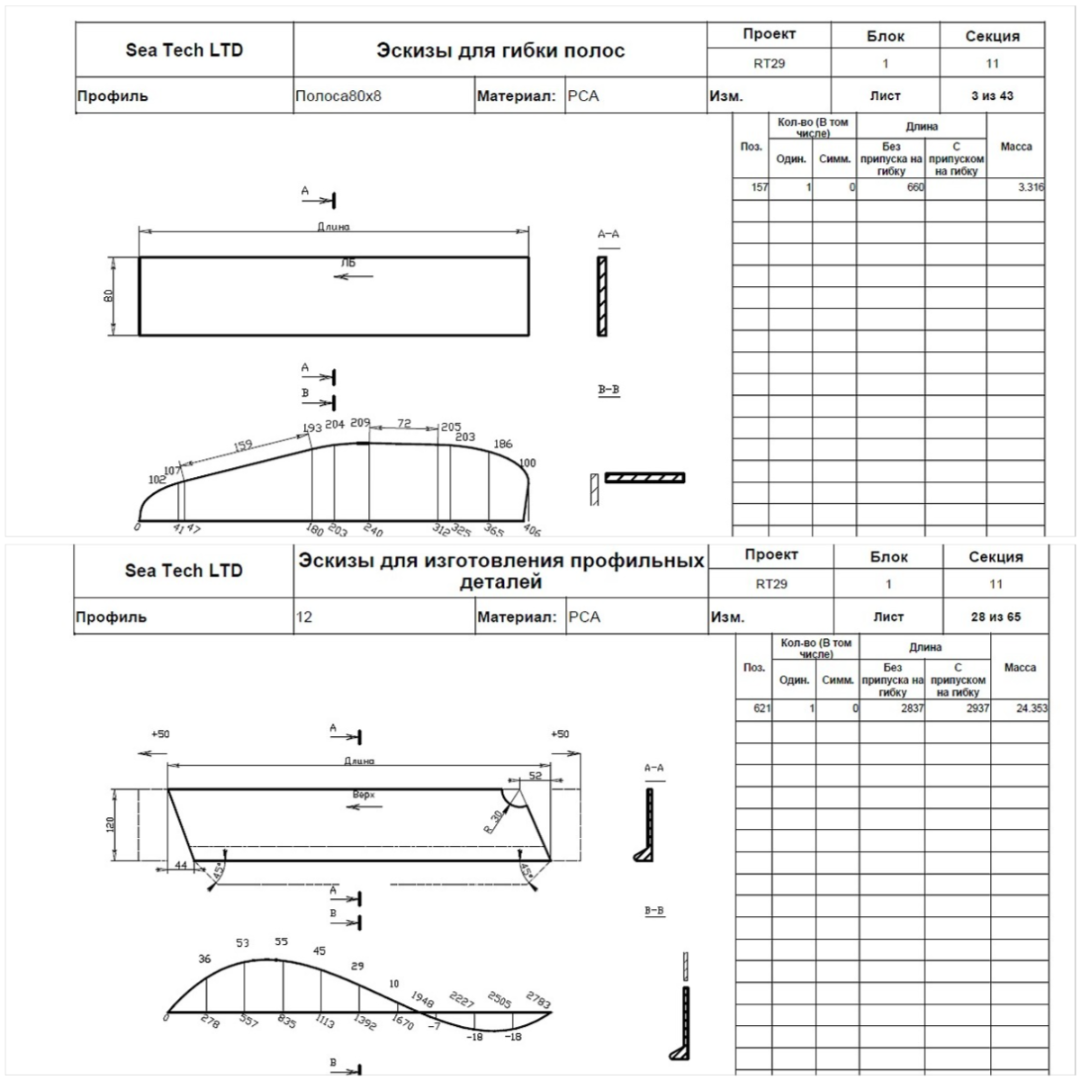

Эскизы деталей

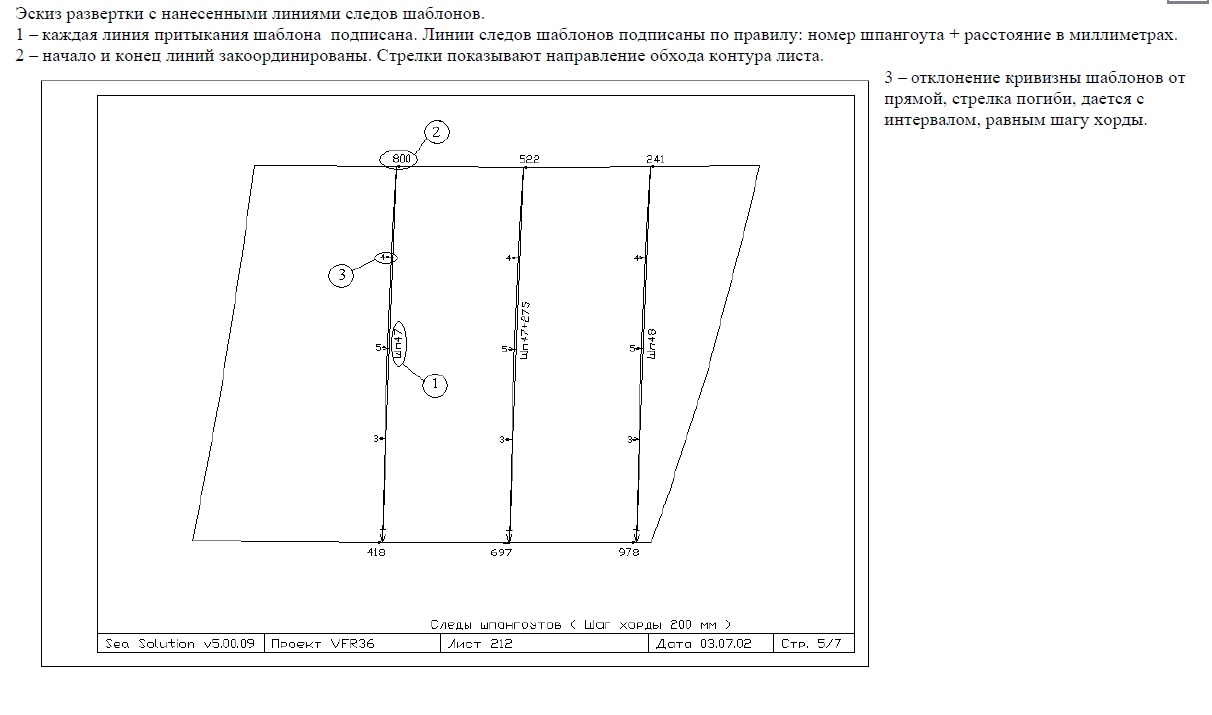

Эскиз развертки с нанесенными линиями следов шаблонов
- Каждая линия притыкания шаблона подписана. Линии следов шаблонов подписаны по правилу: номер шпангоута + расстояние в миллиметрах.
- начало и конец линий закоординированы. Стрелки показывают направление обхода контура листа.
- отклонение кривизны шаблонов от прямой, стрелка погиби, дается с интервалом, равным шагу хорды
